是德科技/KEYSIGHT单端有源探头N2795A的产品参数及其应用

发布:西安普科科技
浏览次数:

  主要特性:

  1 GHz 带宽(-3 dB)

  高电阻(1 MΩ)和低电容(1 pF)输入实现低负载

  宽泛的输入动态范围(±8 V)和偏移范围(±8 V)

  内置前照灯在探测期间提供良好的可视性

  包含多种探针附件

  直接连接至 AutoProbe 接口(无需使用电源)



  兼容的示波器:

  Keysight InfiniiVision 3000/3000T X 系列、4000 X 系列、6000 X 系列、5000、6000(6000 100 MHz 除外)、7000 和 Infiniium 9000、S 系列和 90000A 系列。

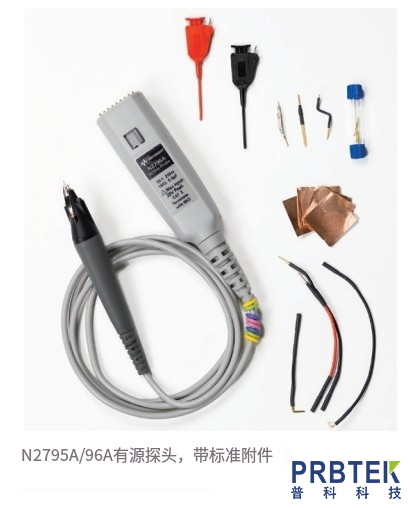

  N2795A 是新一代带 AutoProbe 接口的低成本单端有源探头。 该探头集成了现代通用高速探测所需的众多特性,特别适用于数字系统设计、元器件设计/表征和教育研究应用。 其具有的 1 MΩ 输入电阻和极低输入电容(1 pF)提供了超低的被测器件负载。 这一优点与出色的信号保真度相结合,使得该探头特别适用于如今的数字逻辑电压。 而且,凭借其宽泛的动态范围(±8 V)和偏移范围(±8 V),该探头可用于多种应用。

  对于高信号完整性探测,N2795A 1 GHz 有源探头是是德科技 500MHz – 600MHz 带宽 Infiniium 和 InfiniiVision 系列示波器的完美补充。

  N2795A 配有白色 LED 前照灯,用于照亮被测电路。 该探头由 InfiniiVision 和 Infiniium Autoprobe 接口直接供电,无需使用额外电源。 该探头还标配多个附件,可轻松连接到被测电路。

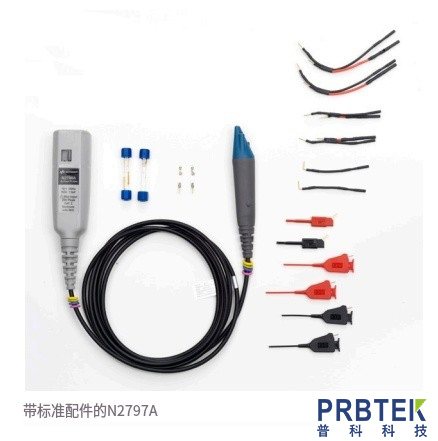

  在极端温度范围内测试设备是很常见的这些天。N2797A单端有源探头是业界首款低成本高输入阻抗有源探头,具有坚固耐用的探头尖端,适用于IC和器件的环境室测试。这种探测器能够在温度剧烈波动的情况下探测信号,温度范围从-40到+85C.探头提供1.5 GHz的带宽和2米长的电缆。

  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn
