使用知用电流探头时示波器参数如何设置？

　　您知道使用电流探头是示波器如何设置吗?今天PRBTEK就来为您分享下 知用电流探头在使用是，示波器改如何设置，一般情况下， 知用电流探头可以使用在在市面上大部分品牌的示波器上。在实际应用中，为了准确、方便地测量电流，需要对示波器进行参数设置。今天我们将以市面上最常见的;两大示波器品牌：泰克和是德为例，分别讲解使用知用高频电流探头CP8030B/H和CP8150A时的参数设置。

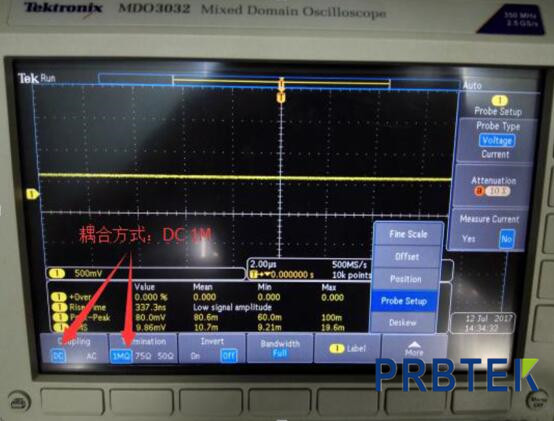

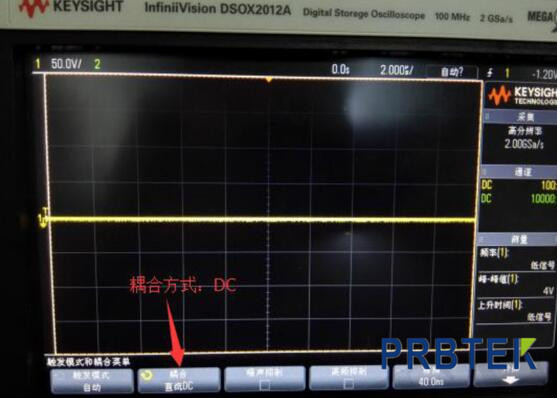

　　示波器耦合方式和阻抗设置为：DC 1MΩ;电流探头已经把所测得的电流转化为电压形式输出，默认的示波器阻抗是1MΩ。如果阻抗误设为50Ω，信号会小一半。

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　(注：KEYSIGHT 该型号示波器无 50Ω 可R 选，所以默认为1MΩ)

　　示波器的衰减比的设置：

　　根据所用的探头及其传输比，正确地设置示波器的衰减比，用户就可以在示波器上直接读出电流的数值而不需要进行手工换算(显示的单位仍然是V)。

　　下面以CP8030B/H、CP8150A探头为例：

　　CP8030B/H分为30A和5A两个量程：

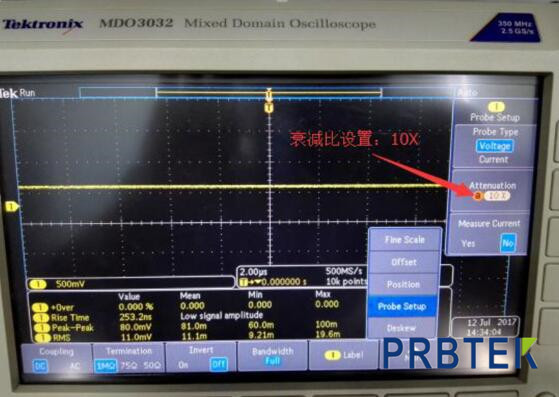

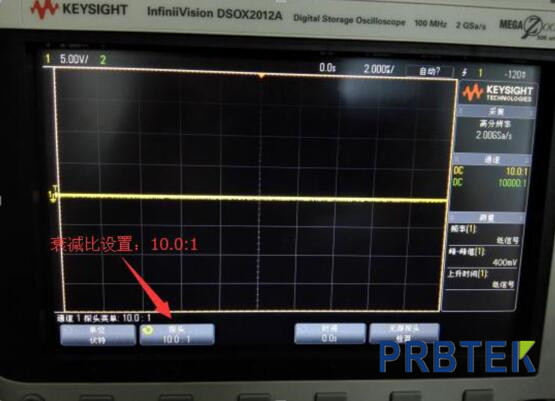

　　30A量程，探头电流传输比为：0.1V/A;使用该档位测量时，示波器衰减比应设置为“÷10”，“10X”或“10：1”如下图：

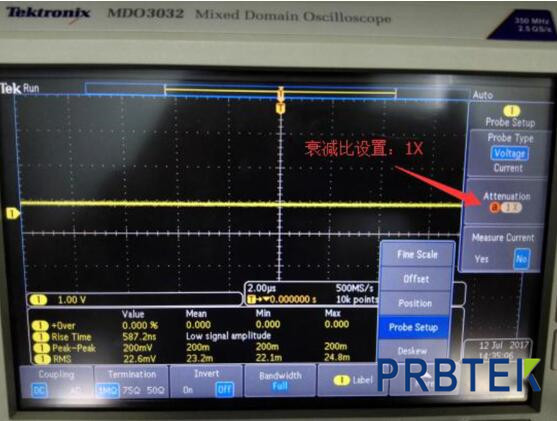

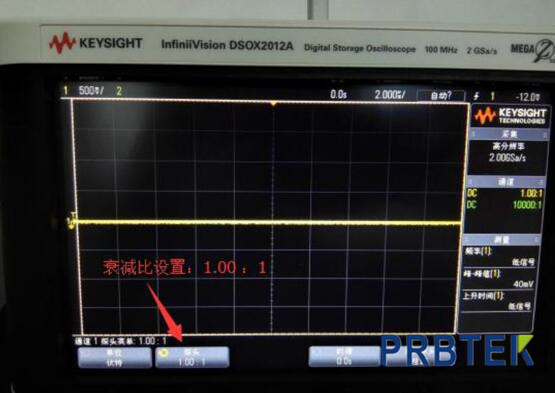

　　5A量程，探头电流传输比为：1V/A，示波器衰减比应设置为“÷1”“1：1”或“1X”如下图：

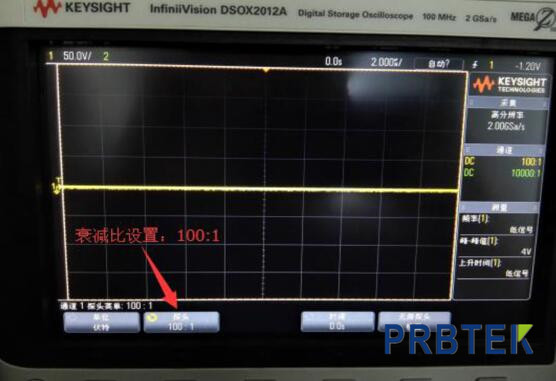

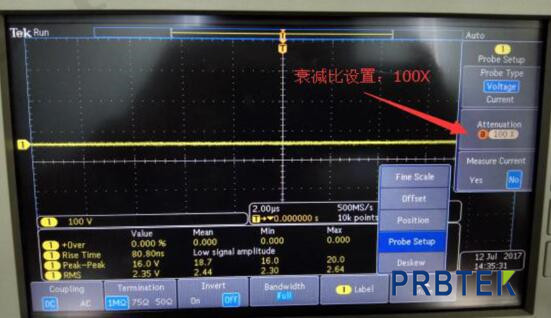

　　CP8150A分为150A和30A两个量程：150A量程，传输比为：0.01V/A;测量时，示波器衰减设置为“÷100”，“100：1”或“100X”如下图：

　　30A量程，探头电流传输比为：0.1V/A;使用该档位测量时，示波器衰减比应设置为“÷10” ，“10X”或“10：1”，设置方法与CP8030B/H 30A量程的档位一样。
