泰克TEKTRONIX高压探头P5122的连接方法及补偿调节

　　泰克P5122探头是一种高电压探头，衰减100倍，补偿范围为10至25 pF。该探头是专为泰克TPS2000系列高分辨率(1μΩ)的探测器而设计的。探头没有用户或Tektronix可维护的部件。

　　将探头连接到示波器

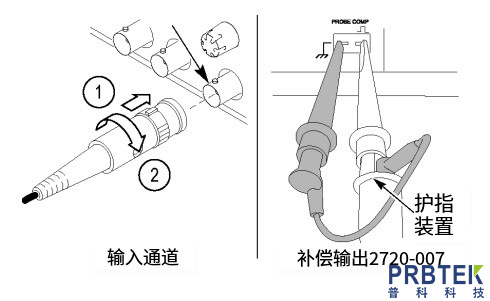

　　连接探头，如下图所示。

　　补偿探头

　　由于示波器输入特性的变化，在将探头从一个示波器通道移动到另一个通道后，可能需要调整探头的低频补偿。

　　如果以1 ms/division显示的1kHz校准方波在前缘和后缘之间显示显著差异，请执行以下步骤以优化低频补偿:

　　1.将探头连接到您计划用于测量的示波器通道。

　　2.将探头连接到示波器前面板上的探头补偿输出端子。

　　警告:为了避免触电，只连接到示波器上的探头补偿信号时，使此调整。

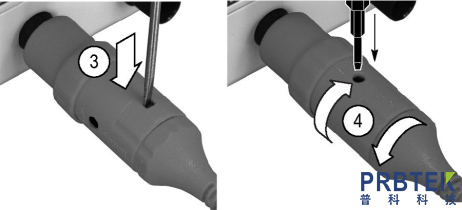

　　3.压下保护套管内的锁紧销。

　　4.转动套管和电缆端，直到通过开口可以看到调整。

　　5.按AUTOSET或调整示波器以显示稳定的波形。

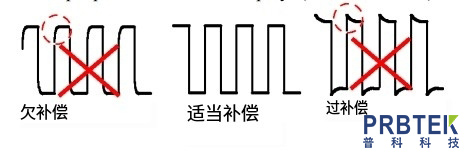

　　6.调整探针中的微调器，直到您在显示屏上看到一个完美的平顶方波。(见插图)

　　警告:为避免触电，补偿调整时只能使用绝缘调整工具。

　　7.将套筒向后转动，并将套筒锁定到位。

　　警告:为避免触电，补偿调整后，确保套筒锁定在闭合位置。

　　将探头连接到电路

　　使用探头附带的标准附件连接到您的电路。

　　警告为避免使用探头或附件时触电，请将手指放在探头体及附件的护指后方。

　　为降低冲击风险，当使用探针进行浮动测量时，在将探针连接到被测电路之前，请确保参考引线附件完全匹配。
