示波器电流钳衰减比的设置方法及应用

　　示波器电流钳是一种常用的测量工具，用于测量电流信号。在使用示波器电流钳时，正确设置衰减比是非常重要的。本文将介绍示波器电流钳衰减比的设置方法，以及在不同应用场景中的应用。

　　1. 什么是示波器电流钳衰减比?

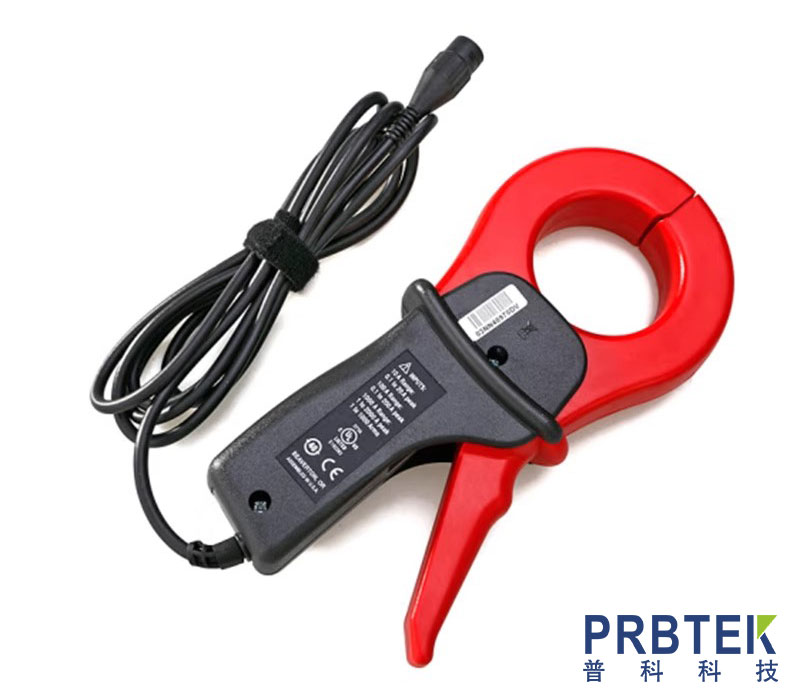

　　示波器电流钳是一种用于测量电流信号的专用传感器。它通过将电流线圈环绕在被测电流的导线上，将电流信号转换为示波器可读取的电压信号。示波器电流钳衰减比是指示波器电流钳输出电压与被测电流之间的比例关系。

　　2. 衰减比的设置方法

　　示波器电流钳衰减比的设置方法如下：

　　a. 确定被测电流范围

　　首先，确定被测电流的预估范围。根据被测电流的最大值和最小值，选择合适的示波器电流钳。

　　b. 查阅示波器电流钳的规格

　　查阅示波器电流钳的技术规格，了解其衰减比的可调范围。示波器电流钳通常具有多个可选的衰减比档位。

　　c. 选择合适的衰减比档位

　　根据被测电流的预估范围和示波器电流钳的衰减比范围，选择合适的衰减比档位。一般情况下，衰减比应使得被测电流在示波器的垂直尺度范围内。

　　d. 设置示波器衰减比

　　在示波器上选择相应的衰减比档位。示波器通常提供设置衰减比的选项，可以通过菜单或旋钮进行调整。确保将示波器的衰减比设置为与示波器电流钳相匹配的档位。

　　e. 校准和验证

　　在进行实际测量之前，进行校准和验证。使用已知电流源进行校准，确保示波器电流钳的输出与预期值相符。验证测量结果的准确性和稳定性。

　　3. 应用场景

　　示波器电流钳衰减比的设置在以下应用场景中具有重要意义：

　　a. 电源测试

　　在电源测试中，示波器电流钳用于测量电源输出的电流波形。正确设置衰减比可以确保电流信号在示波器的可视范围内，从而进行准确的电源性能评估和故障诊断。

　　b. 电机控制

　　在电机控制领域，示波器电流钳用于测量电机的相电流和负载电流。通过设置合适的衰减比，可以实时监测电机的工作状态，优化控制算法，并检测可能的故障。

　　c. 电子设备测试

　　在电子设备测试中，示波器电流钳用于测量电子设备的工作电流。通过设置适当的衰减比，可以评估电子设备的功耗、工作效率和能源消耗等指标，为设计和优化提供参考。

　　d. 汽车电子

　　在汽车电子领域，示波器电流钳用于测量汽车电子系统中的电流信号，例如车辆电池、充电系统和电动驱动系统。通过设置正确的衰减比，可以评估系统的功耗、效率和电能管理性能。

　　结论

　　正确设置示波器电流钳的衰减比对于准确测量电流信号至关重要。通过确定被测电流范围、查阅规格、选择合适的衰减比档位，并在示波器上进行设置，可以确保测量结果的准确性和可靠性。在电源测试、电机控制、电子设备测试和汽车电子等领域中，示波器电流钳衰减比的正确设置为相关应用的成功实施和性能评估提供了重要的支持。
