电流互感器是怎么实现零磁通的?

发布:西安普科科技
浏览次数:

  电流互感器的误差是由提供磁通量的交流激励电流产生的。假设磁通量为零,则可以说变压器没有误差,可以大大提高精度。这是零磁通电流互感器的理论意义。零磁通电流互感器为了消除励磁电流对测量精度的影响,采用一个补偿绕组,专门用于提供励磁电流,这样,测量绕组就不会受到励磁电流的影响,就不存在比差和角差,从而达到高精度的测量。

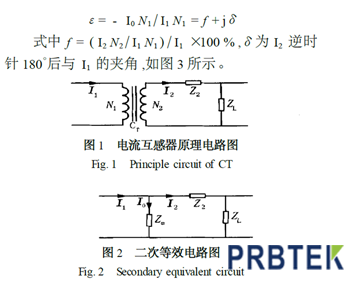

  穿芯式小电流互感器的原理电路如图1所示,图2是其二次等效电路图。I1为小电流互感器一次测电流,I2为二次测电流,I0为激磁电流。N1、N2分别为一、 二次绕组匝数。因此,该小电流互感器的磁势平衡方程为:

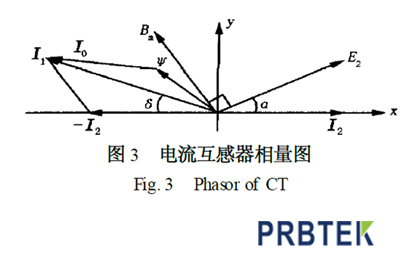

  当激磁安匝10N1为零时I1N1=-I2N2即付边安匝变化能完全反映原边安匝变化,误差为零。一般称10 N1为绝对误差,10 N1PI1 N1为相对误差。电流互感器的误差为复数误差,可用比值差f和角差δ 表示。





  由此可见由于10N1的存在,使I2 N2与I1 N1存在角差δ和比值差f。若I0=0,则激磁磁势为0,误差为零。此时的铁芯处于“零磁通”状态,它工作于磁化曲线的起始段(线性段)。这时,电流互感器输出波形就不会畸变,保持良好的线性度。此即为“零磁通原理”。因此若能使互感器铁芯始终处于零磁通状态,就能从根本上消除电流互感器的误差。但是由互感器的工作原理可知,靠互感器自身是不可能实现零磁通的,必须靠外界条件的补偿或调整。为此采用动杰平衡电子电路对其进行动态调整,使铁芯始终处于“动态零磁通状态”。





  所以我们要达到高精度的测量,要使用零磁通电流互感器来消除励磁电流对精度的影响,以上就是普科科技PRBTEK为大家简单介绍的关于电流互感器的“零磁通原理,如有疑问,欢迎访问普科科技PRBTEK官网www.prbtek.cn

2023-02-09
