延长示波器电流探头使用寿命的方法

发布:西安普科科技
浏览次数:

  您知道如何延长示波器电流探头使用寿命吗?本文就来为您介绍下示波器电流探头的使用方法及注意事项,纹波电流测试示波器调试方法,及预防损坏的方法。希望能对您有所帮助。

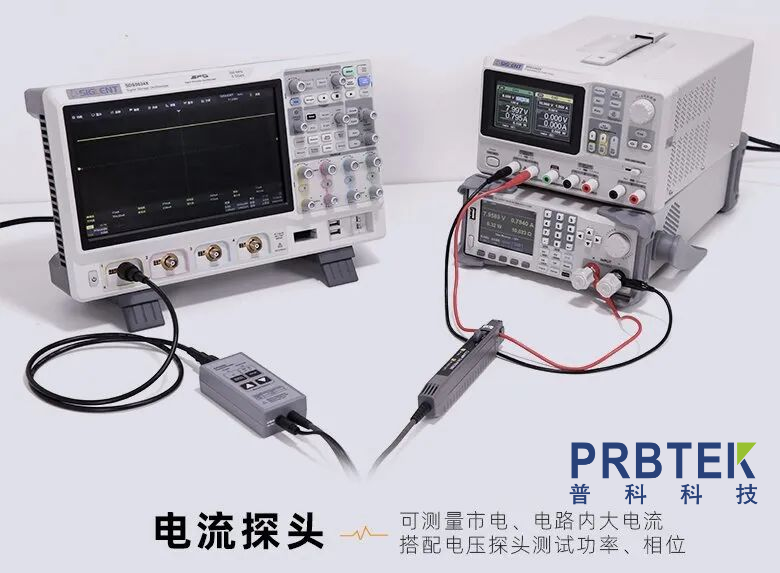

  示波器电流探头的使用方法

  A. 电容测试时使用的导线应选用横截面面积0.5mm²(AWG20)以上的导线;

  B. 将待测电容连接上导线时要将电容移动至基板的锡面侧,利用A和B方法测定,此外,尽可能的将导线缩短。

  纹波电流测试示波器调试方法

  A. 调试

  1. 将对应的测试通道探头设置为电流,选择测试耦合直流档位。

  2. 将宽带选为20MHZ。

  3. 调试示波器屏幕显示测量值均方根蕞大值峰峰值频率四个测量项目。

  B. 纹波电流测试前需对电流探头进行消磁调试。

  示波器电流探头易损坏部位

  通过对损坏电流探头的故障分析,发现容易损坏的探头部位大致有:

  与电流放大器连接的电路板;

  电流探头的磁环;

  电流探头的磁环线圈;

  电流探头的滑动夹子的外观损坏;

  电缆线断路。

  预防电流探头损坏的方法

  电流探头损坏的原因,预防损坏的方法及使用说明,及上述五个部分损坏的原因可归纳如下:

  1. 切记不要带电插拔电流探头

  电流放大器开电后,插拔电流探头而引起的电路板损坏。

  2. 使用时避免掉地或用力过猛

  磁环是易碎的材料,掉地或使用时用力过猛都容易使它破损。有损伤/损坏的磁环会造成测试不准或不能再测出电流。

  3. 使用时避免负载过流

  磁环线圈比较细,过流会导致线圈烧毁。

  4. 使用时电流夹子要对齐。注意,并在推动夹子过程时要小心

  电流夹子不对齐,裂痕都会使测试不准或无法测出电流。注意,推动夹子过程要小心。

  5.使用时电缆线不要太使劲拉、扭等

  电缆线被太使劲拉、扭等会容易损坏。





  以上就是示波器电流探头的使用注意事项,希望能给大家有所帮助。如您对示波器电流探头有任何疑问,可以关注普科科技。http://www.prbtek.cn
