柔性电流探头的工作原理及特点

　　柔性电流传感器，是一种检测装置，能感受到被测电流的信息，并能将检测感受到的信息，按一定规律变换成为符合一定标准需要的电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等。

　　柔性电流传感器的工作原理，是将一种环形线圈直接套在被测导体上，导体上流过的交流电流会在导体周围产生一个交变磁场，从而在线圈中感应出一个与电流变比成比例变化的交流电压信号。以此工作特点确立电流传感器的基本算法，并通过特殊的结构设计和加工方法制作而成。

　　柔性电流传感器的技术特点

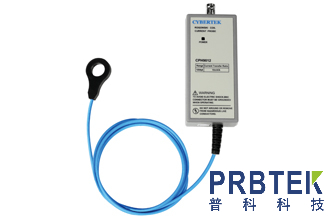

　　柔性电流探头是一个安全的仪器可以提供给所有的示波器和数字万用表(需配置专用的转换连接器)或功率记录器使用。

　　线性度高：线圈不含磁饱和元件，输出信号与待测电流信号一直是线性的。

　　测量范围宽：可测量频率从：5Hz~30MHz，电流可以从 0.7A~350000A，无需配其它电流互感器，非常适合电子各方面研究与开发、可控制开关按键、电子电力设备开发、高频率电力波形测试、测量故障电流终端或短路电流、谐波电流分析、测量信号或对地泄露电流在三相供电系统分析。7 V峰值输出，直接插入数据采集设备，数字万用表或功率记录器。

　　容易标定：线性度高使得标定非常容易。在系统应用时可采用常见的基准信号进行标定，在标定后的量程范围内始终是线性的，使测量结果非常准确。

　　安装方便：由于采用柔性线圈，可以测量不同的物体，容易嵌入侠小封闭的空间，可锁定线圈，在测量时作为采集单元的测量精度为±1%+2mV 。无需改动主回路，同时对于不规则导体的测量更具优势。

　　DK柔性电流探头是您理想的电子电力开发应用工具，它结合了一个易于使用，小巧、灵活、准确、快捷、安全的设备可以提供给所有的示波器和数字电表使用，它可以从小电流到大电流，并且可以把波形在示波器上显示出来，使用频率最大 30MHz，非常适合电子各方面的研究与开发。

　　以上就是关于柔性电流探头的工作原理及特点，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.cn
