什么是电流探头动态范围限制?

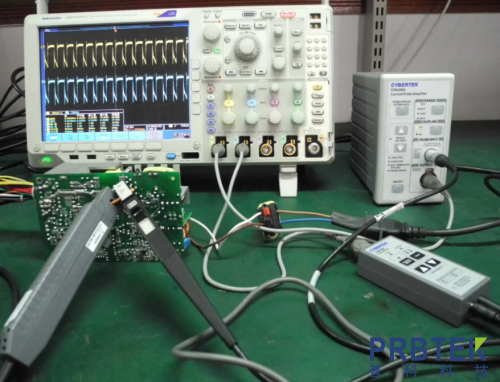

　　作为一名专业的硬件设计及测试工程师，我们每天都在使用各种不同的数字示波器进行相关电气信号量的量测。

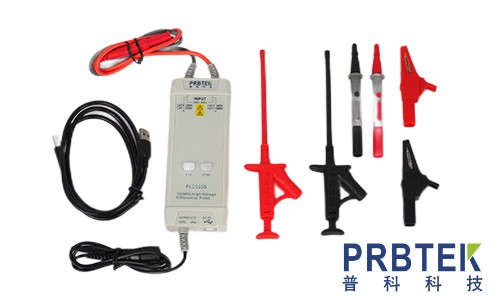

　　与这些示波器相配的探头种类也非常多，包括无源探头(句括高床探头，传输线探头)、有源探头(包括有源单端探头、有源差分探头等)，电流探头、光探头等。每种探头各有其优缺点，因而各有其适用的场合。

　　不过你知道吗?所有探头都有一个不应超过的高压安全限值。对于无源探头，这个极限可以从几百伏到几千伏。然而，对于有源探针，最大安全电压极限通常在几十伏的范围内。为了避免人身安全危险和探头的潜在损坏，明智的做法是了解测量的电压和所用探头的电压极限。

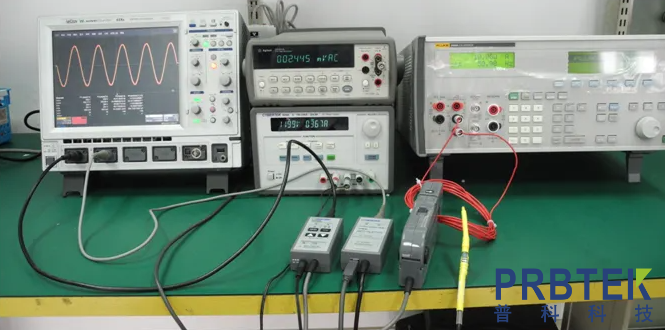

　　除了安全考虑之外，还有测量动态范围的实际考虑。示波器具有振幅灵敏度范围。例如，1 mV至10 V/帧是典型的灵敏度范围。在八栅极显示器上，这意味着您通常可以相当精确地测量4 mV峰峰值至40 V峰峰值范围内的信号。

　　这假设至少显示信号振幅的四个平方，以获得合理的测量分辨率。

　　使用1x探头(1X探头)，动态测量范围与示波器相同。对于上述示例，这将是4mV至40V的信号测量范围。

　　然而，如果您需要测量40 V范围以外的信号，该怎么办?

　　您可以使用衰减探头将示波器的动态范围转换到更高的电压。例如，一个10X探头将动态范围从40 mV转换为400 V，它通过将输入信号衰减10倍来实现这一点，从而有效地将示波器的刻度放大10倍。对于大多数一般用途，10X探头是首选，因为它们的高端电床范围和它们造成的信号源负载较小。但是，如果您计划测量非常宽的电压电平范围，您可能需要测试可切换的1X/10X探头。这为您提供了4 mV至400 V的动态范围，然而，在1X模式下，必须更加注意信号源负载。

　　以上就是关于探头动态范围限制，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.cn
