KEYSIGHT是德1146B交直流电流探头的产品特点及其测试准备

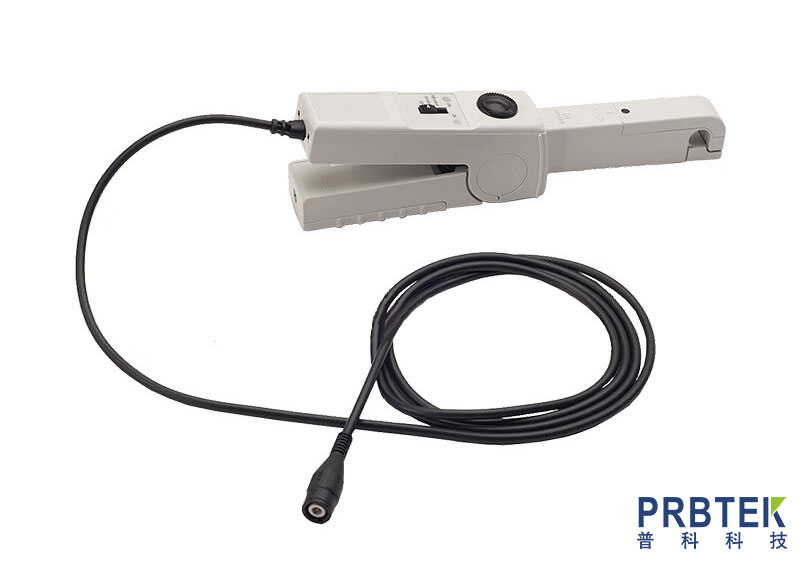

　　KEYSIGHT是德1146B交直流电流探头可在不中断电路的情况下准确测量和显示高达 100 A 的直流或峰值交流(直流至 100 kHz)电流。

　　产品特点：

　　• 频率范围：直流至 100 kHz(-3dB 电流降额)

　　• 最大峰值电流：100 mV / A 时为 10 A 直流或峰值交流;10 mV / A 时为 100 A 直流或峰值交流

　　• 交流电流准确度：100 mV / A(50 mV，10 A 峰值)- 读数的 3% ≥ 50 mA;10 mV / A(500 mA 至 40 A 峰值)- 读数的 4% ≥ 50 mA;10 mV / A(40 A 至 100 A 峰值) - 15% 最大值，100 A

　　• 工作电压：600 V 最大值

　　• 电池：9 V 碱性

　　Keysight 1146B 交流/直流探头可在不中断电路的情况下准确测量和显示高达 100 A 的直流或峰值交流(直流至 100 kHz)电流。 1146B 交流/直流探头采用了霍尔效应传感器技术，能够测量交流和直流信号。 它与具有 0.2 至 0.5 V / 格灵敏度和 1 MΩ BNC 输入的是德科技示波器相兼容。

　　1146B 交流/直流探头非常适合用于捕获瞬态电流信号，例如电机控制器、开关电源、逆变器以及驱动电感性负载的电流放大器中的信号。

　　1146B 交流/直流探头与已停产的 1146A 具有相同的外形尺寸和功能，是后者的替代产品。

　　测试失败的处理方法：

　　1，更换电池。确认电池电压为9V+0.1V

　　2，确保

　　探头的磁性接触表面清洁

　　探头尖端完全围绕线圈的导体闭合

　　线圈位于探头尖端开口的中心

　　探头尖端垂直于线圈的导体

　　探头电流指示器指向正确的方向

　　3，打开和关闭夹具5至10次使探头消磁
