差分探头

知用CYBERTEK高频低压差分探头DP6021
  • 品牌:知用/CYBERTEK
  • 型号:DP6021
  • 产地:国产
  • 供应商报价: ¥ 3760(仅供参考)
  • 带宽(-3dB): 200MHz
  • 精度:(读数的%) ±1%
  • 最大差分测量电压:±20V
获取报价在线留言
收藏  关注度: 84

  概 述

  DP6021探头是具有浮地测量功能的高频低压差分探头。测量电压±20V(DC+Pk),其带宽最高达200MHz,提供 10:1 的衰减设置,具有 1 MΩ 的输入阻抗,以及 3.5 pF 的低输入电容,可以最大程度地降低电路负载,具有过压报警功能,可以兼容任何具有 50 Ω BNC 输入的示波器,并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用,可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。

  电气规格

带宽(-3dB)

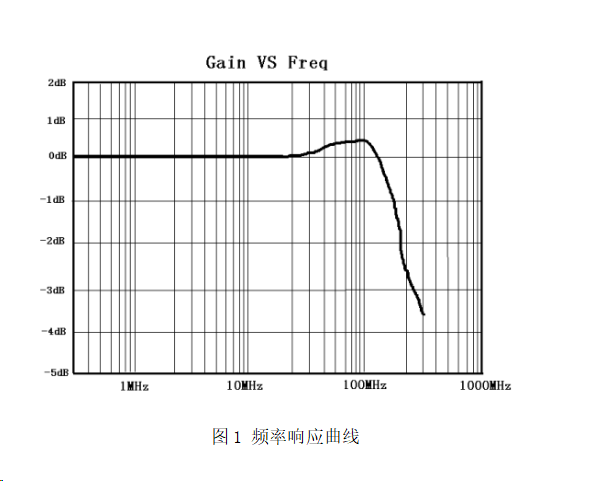

200MHz(参考图1频率响应曲线)

上升时间

≤1.75ns

精度(读数的%)

±1%

衰减比

10:1

最大差分测量电压(DC + Peak AC)

±20V

最大共模输入电压

±60V

最大额定输入电压(每一端对地)

±60V

输入阻抗

单端对地

500kΩ

两输入端

1MΩ

输入电容

单端对地

7pF

两输入端

3.5pF

输出电压摆动

±2V(驱动50Ω示波器输入)

偏置(典型值)

±2mV

偏置调整范围(典型值)

±95mV

CMRR

50Hz/60Hz

80dB

10MHz

50dB

噪声(Vrms)

6mV

过载指示电压阀值

20V

延时时间

探头主机

11ns

BNC线(1m)

5ns

过载指示灯

过载时,指示灯红灯亮

终端负载要求

50Ω

电源

USB 5V/2A适配器
