规格参数

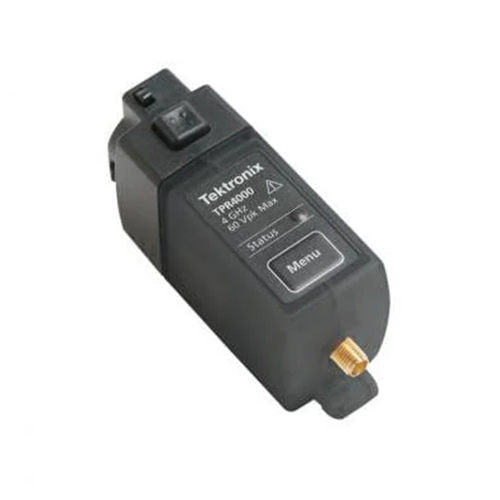

电源纹波探头TPR1000主要性能指标：
兼容 6 系列 MSO、5 系列 MSO、4 系列 MSO、3 系列 MDO、MDO3000 1MDO4000C、1MSO/DPO5000B、2示波器
带宽：34
耦合模式：
TPR1000: DC 至 1 GHz
TPR4000：DC 至 4 GHz
DC 抑制模式：
TPR1000：10 kHz 至 1 GHz
TPR4000：10 kHz 至 4 GHz
工频动态范围：最高为 60 V DC，1Vp-p 至带宽5
衰减：1.25x3
测量精度：
DC 线性度：<0.1%
步进响应长期畸变：±1%
噪声：
6 系列 MSO 上 <300 μVp-p 噪声（20 MHz 带宽棚限）
6 系列 MSO 上 <1 mVp-p 噪声（全部带宽）
输入阻抗：
50 kΩ DC ~ 10 kHz
50 Ω AC > 100 kHz
尖端的温度范围：6
–40 ~ +85 °C（标配附件）
–40 ~ +155 °C（高温电缆选项）
偏置：
±60 V 偏置范围
偏置设置误差：±2 mV 最大值，±0.4 μV 典型值
注意事项：
1、由于 TPR1000 和 TPR4000 探头以及 MDO3000 和 MDO4000C 示波器之间的软件不兼容，当在小于 2 毫伏/格的垂直刻度设置中使用这些示波器时，探头测量精度会降低。对于所有其他垂直刻度设置，将保持指定的探头精度。
2、DPO7000C 和DPO70000C/DX/SXDPO70000 示波器需要选配的 TCA-VPI50适配器。
3、频响已针对 <1W 的源阻抗优化。

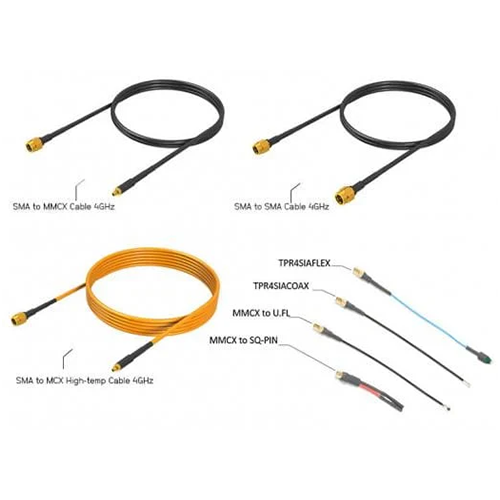

4、通过 SMA-SMA 电缆或焊接微型同轴电缆端部。
5、最大 AC RMS 值 1 V。
6、补偿盒和示波器温度范围限于 0 ~ +55℃。
应用：
探测汽车、工业和消费市场中芯片组的电源轨电压供电和控制功能
探测数字功率管理、内存和以太网连接能力
探测高频电源轨上的噪声源
