知用/CYBERTEK交直流高频电流探头HCP8500
  • 品牌:知用/CYBERTEK
  • 型号:HCP8500
  • 产地:国产
  • 供应商报价: ¥ 31680(仅供参考)
  • 连续电流最大值:500A
  • 带宽:5MHz
  • 量程选择:500A/75A
获取报价在线留言
收藏  关注度: 84

  产 品 概 述

  HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,在电流测量量程范围内,精度高达1%,满足大部分测试领域的需要;两个量程可供选择,方便小电流测量;自动消磁调零功能,使用方便;声光过流报警功能,提醒量程切换;电子轻触式按键设计,使用寿命更长;标准的BNC输出接口,可匹配任何厂家示波器。

  HCP8500钳口可夹住直径达20mm的导线,适用于大电流应用场合;测量500A的连续电流和750A的峰值电流,提供了5MHz的带宽;探头具有500A (100X)和75A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。

  产品电气规格

型  号

HCP8500

带宽(-3dB)

DC-5MHz

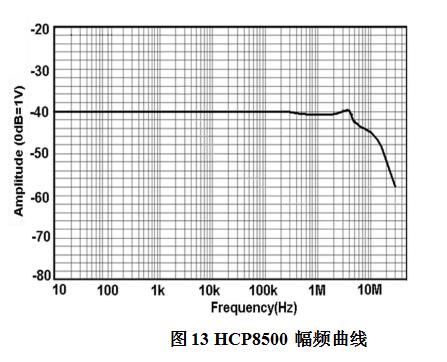

(图13)

上升时间

≤70ns

连续电流

最大值

500Arms

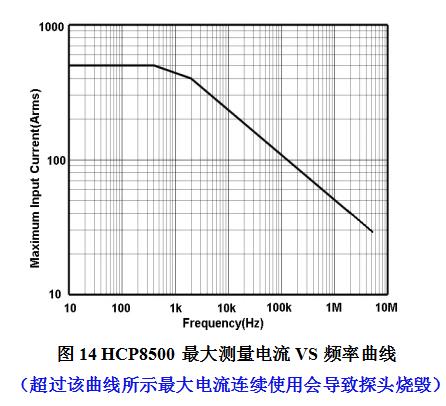

(图14)

峰值电流

750Apk

量程

75A

10X衰减

500A

100X衰减

过流报警值

75A

75A

500A

750A

电流传输比

75A

0.1V/A

500A

0.01V/A

分辨率

75A

10mA

500A

100mA

精度

(DC,45-66Hz最大连续电流)

75A

±1%±10mA

500A

±1%±100mA

输入阻抗

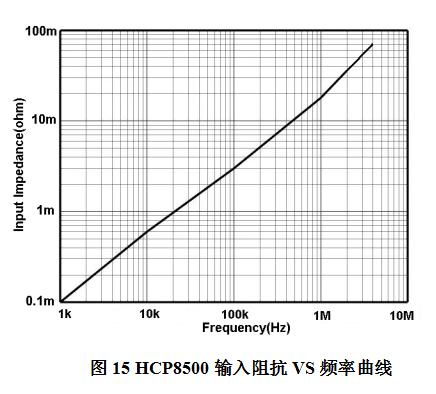

参考(15)

延时

探头

主机

42ns

BNC

(1m)

5ns

终端负载要求

≥100kΩ

供电方式

DC 12V/1A(标配适配器)

绝缘线电压

600V CATII  300V CATIII

安全符合标准

EN61010-1: 2010+A1:2019  EN 61010-2-032:2019

EMC符合标准

EN61326-1:2013  EN61000-3-2:2014  EN61000-3-3:2013
